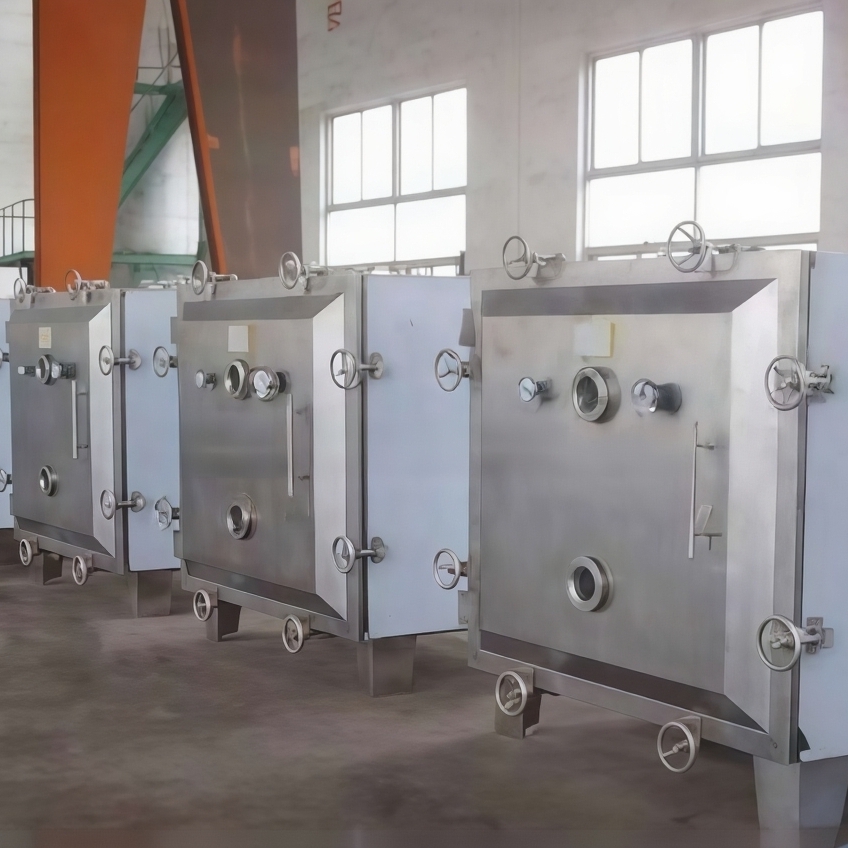

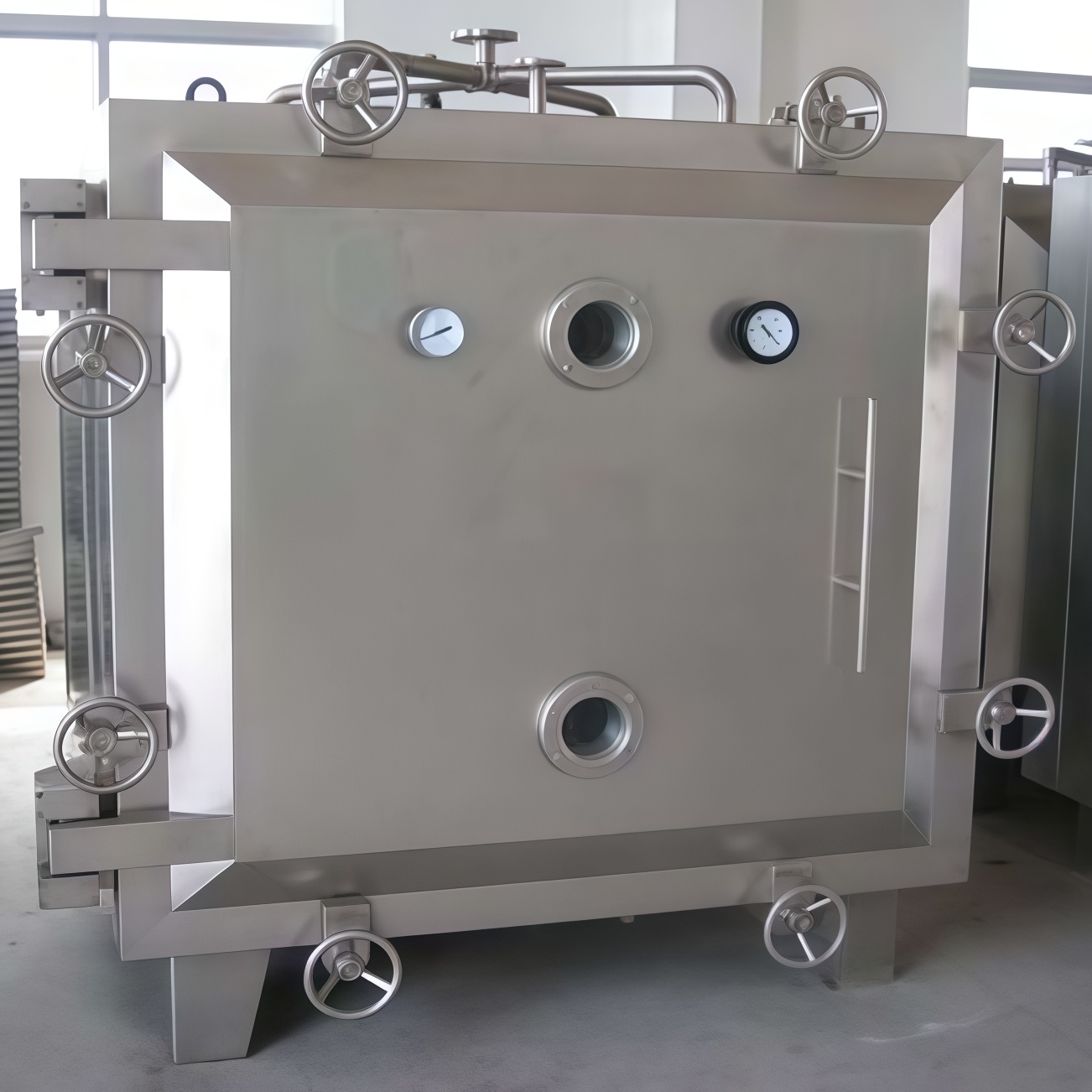

Квадратная вакуумная лотковая сушилка

Полное описание
Характеристики
Опции

Квадратная вакуумная лотковая сушилка предназначена для низкотемпературной сушки термочувствительных материалов. Обработка проводится при пониженном давлении, благодаря чему снижается температура кипения влаги и растворителей. Пониженное давление в сушильной камере создается вакуумным насосом. При наличии конденсатора пары растворителя конденсируются и могут возвращаться в процесс. При удалении из материала воды конденсатор может не применяться.

Принцип работы

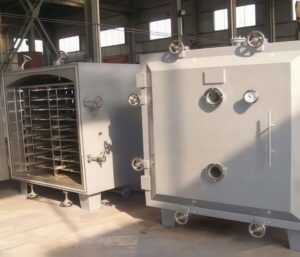

Материал размещают на поддонах внутри сушильной камеры. Нагрев осуществляется через сушильные стеллажи, вакуумная система поддерживает пониженное давление, за счет этого жидкая фаза испаряется при более низкой температуре.

Образующиеся пары отводятся вакуумной системой. При наличии конденсатора пары растворителя конденсируются и собираются отдельно. Во время сушки материал остается неподвижным, что позволяет сохранять его форму.

Особенности

  • Сушка при пониженном давлении и температуре.
  • Возможность предварительной дезинфекционной обработки.
  • Неподвижное размещение материала на поддонах во время сушки.
  • Возможность применения конденсатора для улавливания растворителей.

Обрабатываемые материалы

Оборудование предназначено для низкотемпературной сушки термочувствительных материалов, склонных к разложению, комкованию или ухудшению свойств при воздействии высокой температуры. Сушилки данного типа применяются в фармацевтической, химической, пищевой, электронной и других отраслях промышленности.

Отрасли:

Пищевая отрасль
Фармацевтическая отрасль
Химическая отрасль
Параметр FZG-10 FZG-15 FZG-20
Внутренние размеры сушильной камеры, мм 1500 × 1060 × 1220 1500 × 1400 × 1220 1500 × 1800 × 1220
Внешние размеры сушильной камеры, мм 1513 × 1924 × 1720 1513 × 1924 × 2060 1513 × 1924 × 2500
Количество ярусов стеллажей 5 8 12
Расстояние между ярусами, мм 122 122 122
Размер поддона, мм 460 × 640 × 45 460 × 640 × 45 460 × 640 × 45
Количество поддонов 20 32 48
Давление внутри труб сушильного стеллажа, МПа ≤ 0,784 ≤ 0,784 ≤ 0,784
Температура сушильного стеллажа, °C 35–150 35–150 35–150
Скорость испарения воды при давлении −0,1 МПа и температуре нагрева 110 °C, кг/(м²·ч) 7,2 7,2 7,2
Вакуумный насос при использовании конденсатора: модель / мощность 2X-70A / 5,5 кВт 2X-70A / 5,5 кВт 2X-90A / 7,5 кВт
Вакуумный насос без конденсатора: модель / мощность SK-3 / 4 кВт SK-6 / 5 кВт SK-6 / 5,5 кВт
Масса сушильной камеры, кг 1400 2100 3200
  • Выбор способа нагрева: пар, горячая вода, термомасло или электрический нагрев.
  • Увеличение количества сушильных стеллажей для большего объема загрузки.
  • Поставка дополнительных принадлежностей для системы вакуумной сушки.
  • Индивидуальное исполнение оборудования по требованиям заказчика.
