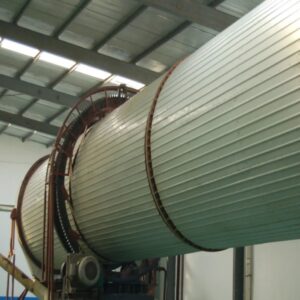

Ротационная барабанная сушилка

Полное описание
Характеристики

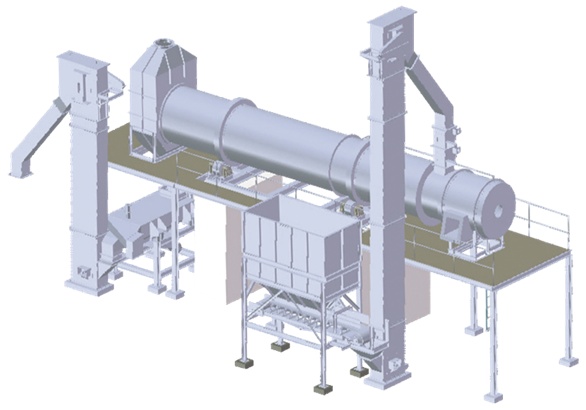

Ротационная барабанная сушилка HZG предназначена для непрерывной сушки гранулированных и сыпучих материалов во вращающемся цилиндрическом барабане, установленном с небольшим уклоном.

Принцип работы

Влажный материал поступает во вращающийся барабан, где внутренние подъемные элементы поднимают и пересыпают его в потоке теплоносителя. При контакте с нагретым газом материал прогревается, влага испаряется, а сам материал постепенно перемещается от зоны загрузки к зоне выгрузки. Мелкодисперсные частицы, уносимые с отходящим влажным воздухом, улавливаются циклоном.

Особенности

  • Регулируемая скорость вращения барабана.
  • Работа системы при небольшом разрежении.
  • Возможность установки внутренних подъемных элементов различной конструкции с учетом свойств материала.

Обрабатываемые материалы

Сушилка применяется для гранулированных материалов. Вязкие пастообразные продукты и материалы с повышенной влажностью также могут обрабатываться при добавлении сухого материала. В химической промышленности оборудование применяется для сушки сульфата аммония, аммиачной селитры, мочевины, щавелевой кислоты, карбоната кальция и фосфатных удобрений.

Параметр Руда Вспенивающий агент HP Доменный шлак Сульфат аммония Фосфатное удобрение Уголь
Схема нагрева Прямоточная, прямой нагрев Прямоточная, прямой нагрев Противоточная, прямой нагрев Противоточная, прямой нагрев Комбинированный нагрев Комбинированный нагрев
Производительность, кг/ч 1000 466 15000 20000 12000 5000
Начальная влажность, % 30 13 6 1,5 5 6,5
Конечная влажность, % 15 0,3 1 0,1 0,1 0,1
Средний размер частиц, мм 6,5 0,05 4,7 0,5–1,7 0,5 5
Насыпная плотность материала, кг/м³ 770 800 1890 1100 1500 750
Расход горячего воздуха, кг/ч 3900 5400 10750 9800 6500 16000
Температура газа на входе, °C 600 165 500 180 650 570
Температура материала на выходе, °C — 42 100 70 80 75
Коэффициент загрузки — 6,3 7 7,5 7,8 18
Частота вращения, об/мин 4 4 3,5 3 4 2
Уклон 0,04 0,005 0,03 0,05 0,05 0,043
Диаметр сушилки, м 2,0 1,5 2 2,3 наружный цилиндр — 2; внутренний — 0,84 наружный цилиндр — 2,4; внутренний — 0,95
Длина сушилки, м 20 12 17 15 10 16
Мощность привода, кВт 22 7,5 15 11 11 15
